热电偶原理，热电偶特性曲线原理？
热电偶特性曲线原理
热电偶温度变送器要求变送器的输出电压信号与相应的变送器输入的温度信号成线性关系
K型热电偶原理详细介绍
热电偶是根据两种不同成份的导体在受热温度不同时产生温差电动势的原理制造的。K型热电偶在火电厂里应用很多，表示热电极材料：镍铬 镍硅LM335应该是变送器，热电偶产生的信号是毫伏信号。通过变送器转换为毫安信号，提供给DCS等自动化装置。
热电偶温度计原理
基本原理是热电效应。把任意两种性质不同的导体或半导体连接成闭合回路,如果两接点的温度不同,在回路中就会产生热电动势,形成热电流,这就是热电效应。
如何理解热电偶型温度传感器的工作原理
如何理解热电偶型温度传感器的工作原理？
温度是很重要的一个物理量，在我们生活或生产过程中，许多物理现象及化学变化都与温度有关，因此在众多领域中温度的测量是非常关键的。
它属于接触式温度传感器，也是一种热电型温度传感器。将物理量温度转换为电势信号，此信号比较微弱属于毫伏级电势信号。最后要配温控仪表或变送器才能实现温度测量及温度信号转换。其原理很简单，基本原理是热电效应。把两种不同材料的导体首尾相连，只要两个节点的温度不同，在此回路中即可产生热电势，则形成热电流，这就是热电效应。
一支成型的热电偶，它只焊接了一个节点，也就是其工作端或测量端，也称为热端。未焊接的一端也就是其接线处，称之为自由端或参考端，也称为冷端。因此。只要热端与冷端之间温差越大，其输出的热电势越大，将数字万用表串联在回路中，就能明显看到电势在不断的变化。
上面说到其用到两种不同材料的导体首尾相连，当两种导体接触时，导体内的电子会电子会扩散。又因为导体内的自由电子密度不同，所以导体内自由电子密度高的会向电子密度低的导体扩散。于是，导体内自由电子密度高的失去电子而带正电位，得到扩散过来的自由电子导体而带负电位。当扩散达到动态平衡时，在回路中就有电位差形成，也就是接触电动势。由此可知，当工作端的温度越高，导体内自由电子扩散会越剧烈，达到新的动态平衡时回路中的电位差也越高。总得来说，热电偶的总电动势不仅与导体内自由电子密度有关，还与两个节点的温度有关，而导体内自由电子密度又取决于导体材料的特性。
综上所述，理论上来讲凡是不同的导体材料都能做成热电偶，但在现实中的应用并不是这样的。由于实际应用过程中要求是比较苛刻的，要求导体材料物理化学性质稳定、机械性能好、灵敏度高、复现性好、电阻温度系数小、线性度好等一系列要求。所以就排除了很多导体材料不适合用于做热电偶电极材料。目前为止，在国际上也只有八种标准化热电偶，其命名也是由电极材料命名的，一般情况下正极写在前面，负极写在后面，例如镍铬—镍硅热电偶，它的正极材料是镍铬，负极材料是镍硅。
热电偶温度采集模块原理
闭环温度控制 热电偶采集的温度信号送到温度采集模块与设定值进行比较,如温度值低于设定值,温度采集模块输出信号控制继电器接通加热器电源进行升温,反之亦然,往复循环直到温度保持在设定值
并联热电偶原理
两种不同成份的材质导体组成闭合回路，当两端存在温度梯度时，回路中就会有电流通过，此时两端之间就存在电动势——热电动势，这就是所谓的塞。
两种不同成份的均质导体为热电极，温度较高的一端为工作端，温度较低的一端为自由端，自由端通常处于某个恒定的温度下。根据热电动势与温度的函数关系，制成热电偶分度表；

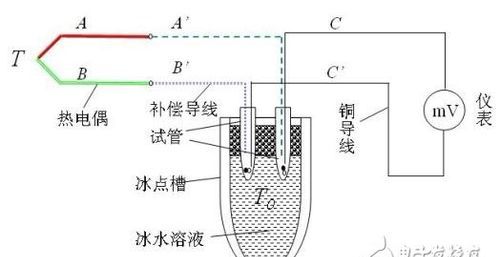

分度表是自由端温度在0℃时的条件下得到的，不同的热电偶具有不同的分度表。在热电偶回路中接入第三种金属材料时，只要该材料两个接点的温度相同，热电偶所产生的热电势将保持不变，即不受第三种金属接入回路中的影响。
因此，在热电偶测温时，可接入测量仪表，测得热电动势后，即可知道被测介质的温度。热电偶测量温度时要求其冷端（测量端为热端，通过引线与测量电路连接的端称为冷端）的温度保持不变，其热电势大小才与测量温度呈一定的比例关系。
若测量时，冷端的（环境）温度变化，将严重影响测量的准确性。在冷端采取一定措施补偿由于冷端温度变化造成的影响称为热电偶的冷端补偿正常。与测量仪表连接用专用补偿导线。
