水电图纸图例大全，电气、弱电、给排水常用图例，请收好
水电图纸图例大全，电气、弱电、给排水常用图例，请收好
建筑水电学看图例，必须先知道图纸里各种样式符号的名称，我们通常称之为：图例。图例通常设计在【设计总说明】，也有部分图纸图例设计在平面图旁。建筑水电图纸识图必须先从图例看起，这是最基本，也是最基础的识图开始。图例里，包括了各种水与电在平面图的设计样式，如：开关插座、龙头地漏等。还有图例相对应的安装高度尺寸，比如开关插座的安装高度等，都可以在图例表里找到。
下面就给大家列出最常用的水电图纸图例：
电气图例：

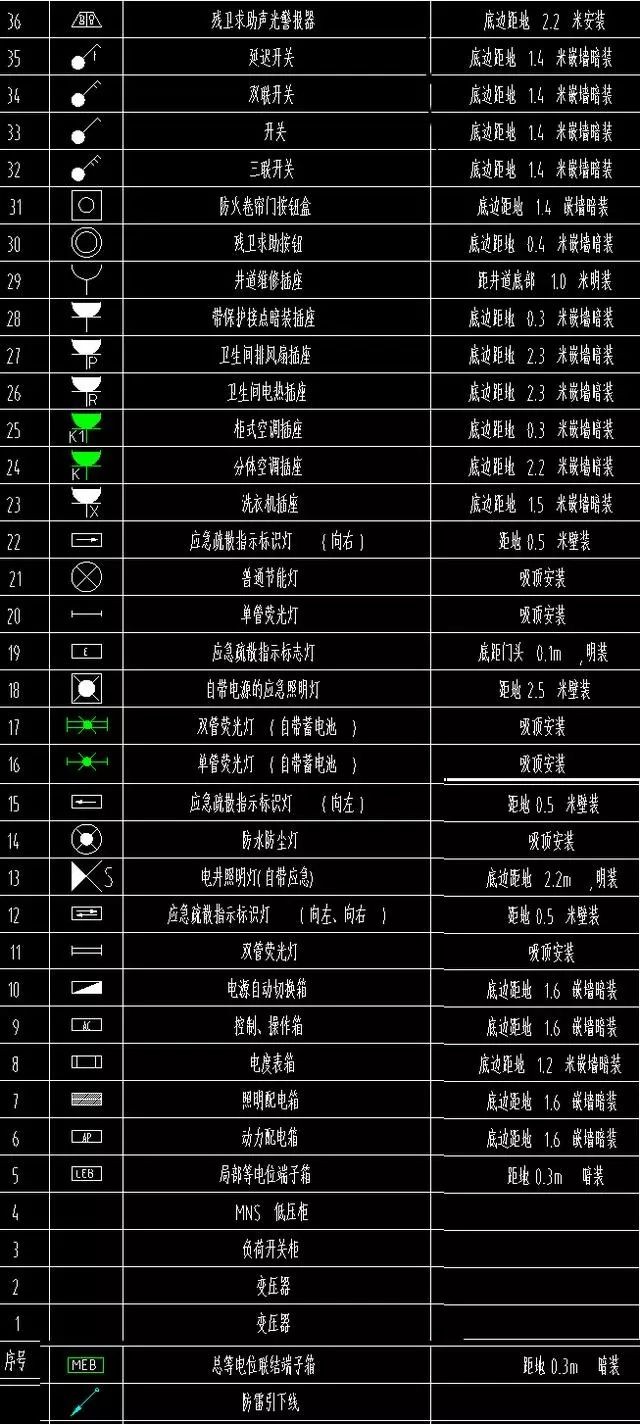

建筑电气图例
建筑电气图例中，插座的分类一般用字母来代替，比如普通插座旁多了一个字母R，则用来表示热水器插座。上图中，左边图例，右边为相对应的安装高度。上面的开关插座高度，都可以借鉴使用。

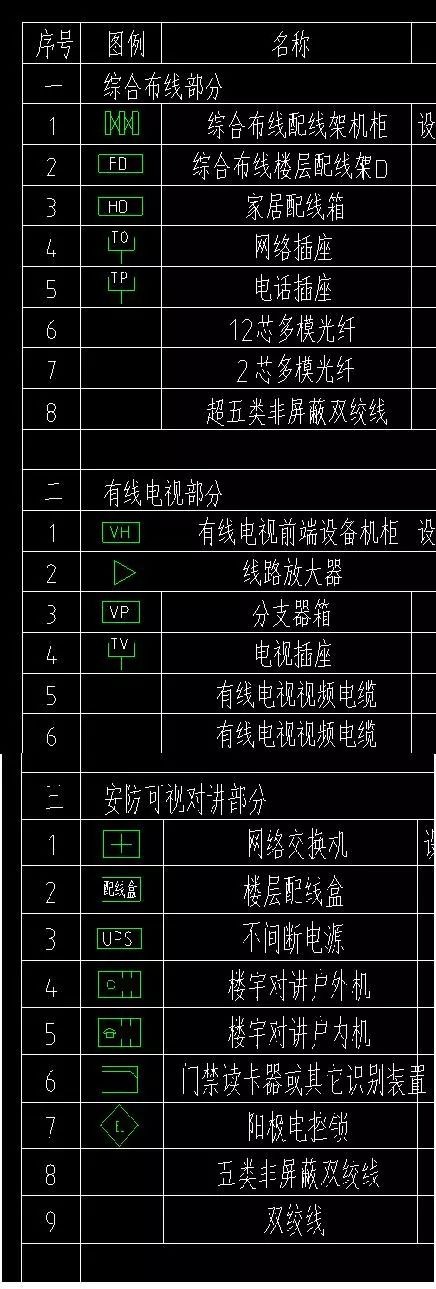

弱电图例
弱电图例

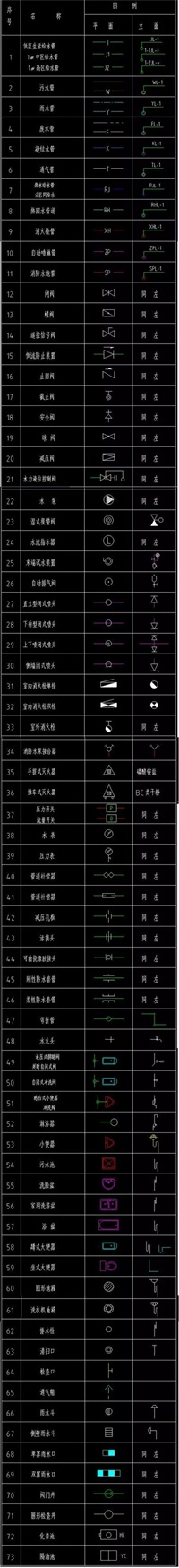

给排水图例
给排水图例

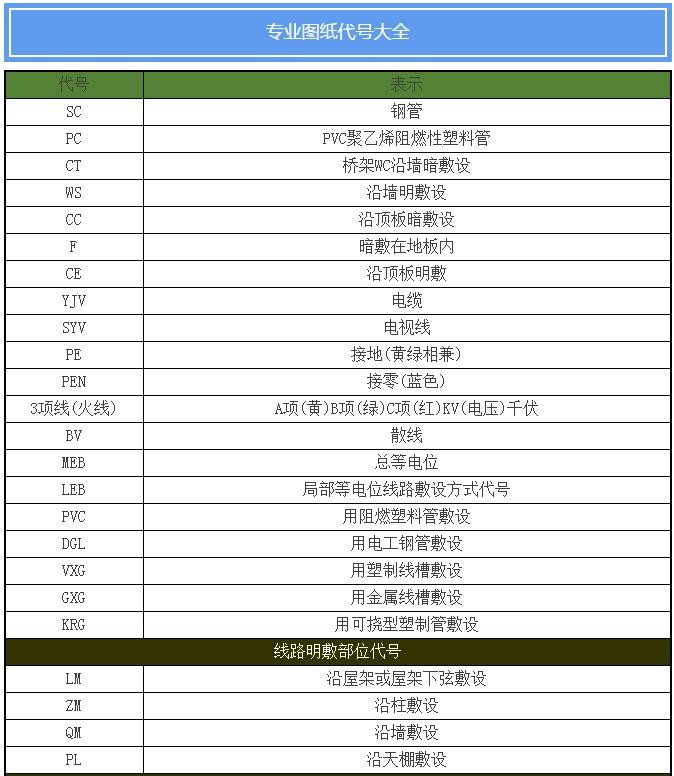

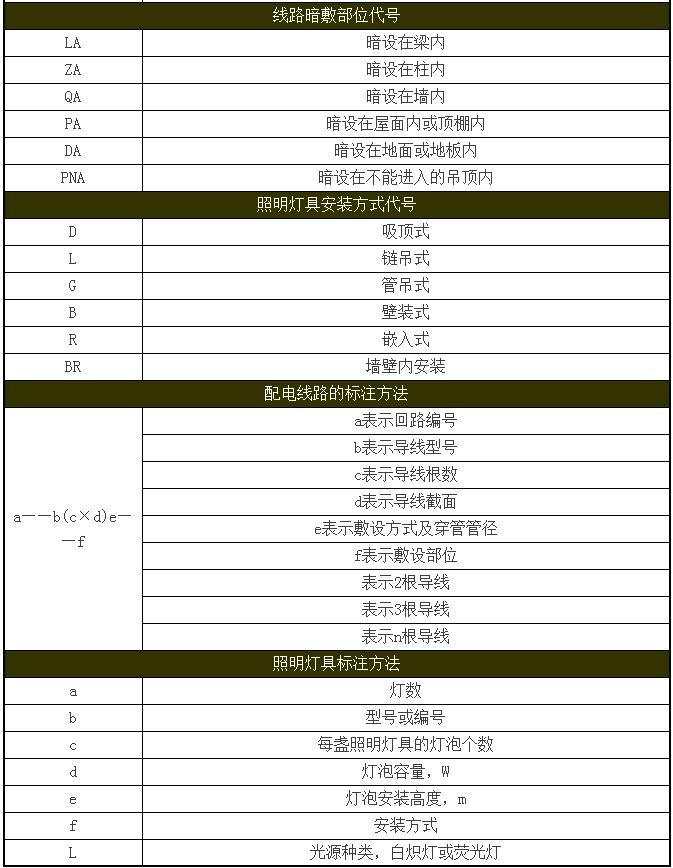

常用字母符号大全
免责声明：文章部分文字、图片来源于网络，如有侵权，请联系删除。
看完之后觉得对大家有帮助的话麻烦多多转发，收藏，让更多的人能学到这些专业知识，非常感谢大家，如果有更好的建议意见麻烦评论区留言，我会挨个回复，谢谢大家。
请关注“装修工艺大师”每天推送关于装修文章，让您快速的了解装修，学会装修。
