聊一聊电解电容器电路符号及重要特性
电解电容器有两种：有极性电解电容器和无极性电解电容器。
电解电容器电路符号
图1-34所示是电解电容器电路符号。这是国家标准最新规定的电路符号，符号中的“+”号表示电容器有极性，且该引脚为正极，另一个引脚为负极，一般不标出负号标记。

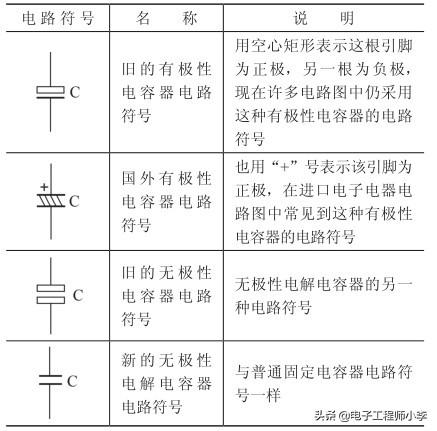

表1-3所示是其他的电解电容器电路符号识图信息。
图1-34 电解电容器电路符号
表1-3 其他的电解电容器电路符号识图信息
重要提示
电解电容器具有体积小、容量大、成本低的优点，但是它的两根引脚有正、负极性之分，这使它的使用范围受到了限制，而无极性电解电容器却不受限制。
大容量电解电容器高频特性差
电解电容器是电容器的一种，所以它具有一般电容器的特性，由于结构原因，这种电容器还有其他的一些特性。
电解电容器是一种低频电容器，即它主要工作在频率较低的电路中，不宜工作在频率较高的电路中，因为电解电容器的高频特性不好，容量很大的电解电容器其高频特性更差。图1-35所示是大容量电解电容器的等效电路，从中可以找到大容量电解电容器高频特性差的原因。

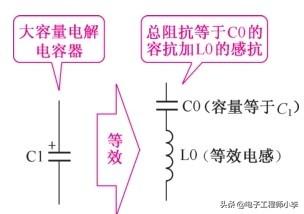

图1-35 大容量电解电容器的等效电路
从理论上讲，对电容器而言，当容量一定后，频率越高容抗越小，电解电容器的容量大，它的容抗应该很小，但是从它的等效电路中可以看出，一个容量比较大的电解电容器由一个容量等于C1的纯电容C0和一个电感L0(等效电感)串联而成。
在等效电路中，由于大容量的电解电容器还有一个等效电感L0的存在，当频率较高时纯电容C0的容抗很小，但是L0的感抗较大(频率越高，感抗越大)，结果大电容器总的阻抗高频时不是减小，反而增大，这说明大容量的电解电容器的高频特性差。
等效电感L0产生的原因
由电解电容器结构可知，电容器两极板由铝箔(指铝电解电容器)构成，铝箔是导体，为了减小电解电容器的体积而将铝箔卷起来。
由电感器结构可知，将一个导体卷绕起来会出现电感。由于大容量电解电容器容量大，它的铝箔更长，卷绕得更多，这样等效电感存在且大到不能忽视的程度，导致大容量电解电容器的高频特性差。
电解电容器漏电比较大特性
从理论上讲电容器两极板之间绝缘，没有电流流过，但是电解电容器的漏电比较大，两极板之间有较大的电流流过。
电容漏电说明电容两极板之间存在漏电阻，如图1-36所示，漏电流是通过这一漏电阻从电容器的一个极板流到另一个极板的。
图1-36 电容器漏电阻示意图
漏电流比较大说明电容器两极板之间的漏电阻较小。漏电阻大，则漏电流小。
电解电容器的漏电流影响了电容器的性能，对信号的损耗比较大，漏电严重时电容器在电路中将不能正常工作，所以这一漏电流应该越小越好。
电解电容器的容量越大，它的漏电流越大。
