电缆yjv代表什么意思,电缆线规格型号平方是什么意思
本文目录
1.电缆线规格型号平方是什么意思 2.电路图中YV是什么意思 3.电缆YJV-0.6/1KV-1*16是什么意思 4.低压电缆YJV是什么意思

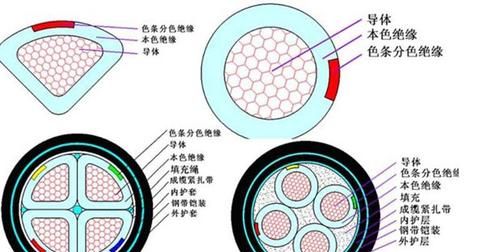

电缆线规格型号平方是什么意思
这是常见的工程用低压电缆，表示：交联聚乙烯护套、聚乙烯绝缘、铜芯电缆，芯线截面积：a/b/c/零等截面积是50平方毫米，接地线是25平方毫米，配直径100毫米的水煤气钢管保护。
在“yjv”后面，应该还有一个“-0.6/1kv”的电压等级标示。

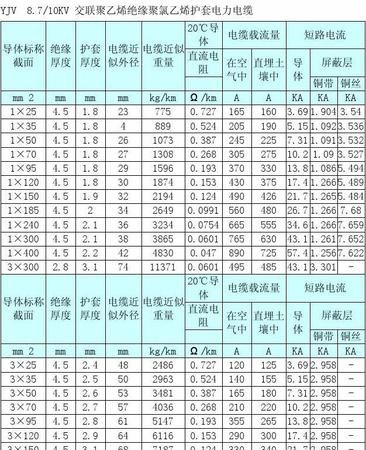

电路图中YV是什么意思
YJV：铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆
YJ:交联聚乙烯绝缘
V:聚氯乙烯护套
YJ—-交联聚乙烯绝缘
V—-聚氯乙烯护套
YJV电缆型号的名称为：交联聚乙烯绝缘聚氯乙烯护套电力电缆
适用场合：敷设在室内、隧道、电缆沟及管道中，也可埋在松散的土壤中，电缆不能承受机械外力作用。单芯电缆不允许敷设在磁性管道中
低压：0.6/1KV（有单芯，两芯，三芯，四芯，4+1芯）
中压：3.6/6KV,6/10KV,8.7/15KV,12/20KV,18/30KV,26/35KV
资料：
(一) 额定电压0.6/1kV交联聚乙烯绝缘电力电缆
1、适用范围
适用于固定敷设在交流50Hz，额定电压0.6/1kV及以下的电力输配电线路上作输送电能。与聚氯乙烯电力电缆相比，该产品不仅具有优异的电气性能、机械性能、耐热老化性能、耐环境应力和耐化学腐蚀性能的能力，而且结构简单、重量轻、不受敷设落差限制、长期工作温度高（90℃）等特点。
2、执行标准
低压电力电缆产品执行GB/T12706.1-2008标准，阻燃型或耐火型电缆同时需执行GB/T19666-2005标准。
电缆YJV-0.6/1KV-1*16是什么意思
YJV：是指交联聚乙烯绝缘聚氯乙烯护套电力电缆。
0.6/1: 是指0.6/1KV 。
4*25+1*16是指线芯数和切面积，合起来就是一根5芯交联聚乙烯绝缘聚氯乙烯护套电力电缆，耐压600–1000V，其中4根25平方，1根16平方。
扩展资料：
安装使用
电缆的选择
1、电缆的额定电压U0/U(Um)示为:UO是电缆设计用的导体对地或金属屏蔽之间的额定工频电压,U是电缆设计用的导体间的额定工频电压,Um是设备可承受的最高系统电压的最大值。
2、根据电缆的敷设环境及负荷的不同，正确设计选择电缆的型号规格。非铠装型适用于架空、室内、隧道、电缆沟等场合，不能承受机械外力作用；铠装型同非铠装适用的条件外可直埋于地下，能承受一定的机械外力作用。单芯电缆不允许敷设在产生磁性管道中。易燃易暴、化学腐蚀性及高温、低温等场合应选择特殊型号的电缆。
储存和运输：
电缆在储存中，应规范包装避免长期露天阳光暴晒，两端头可靠密封，不允许长期存放与潮湿的环境中且电盘不能平放。运输时应考虑盘高并有效固定，吊装时不允许几盘同时吊装，严禁从高处推下。
敷设安装：
1、电缆敷设应采用专用工具，如放线架、导辊等，敷设过程中防止机械损伤，远离热源。
2、电缆穿管敷设时，管道内径不小于电缆外径的1.5倍,多根电缆穿管时禁止电缆拧绞挤压，管道有足够的容量，要求电缆的总面积不超过管内总面积的40%.
3、电缆敷设最低温度不低于0℃，弯曲半径不小于20倍。
4、 当采用牵引导体夹头方式敷设时，允许最大牵引力为P=OA(N),A导体截面.。O为50N/mm(铜)和30N/mm2(铝)。
参考资料来源：百度百科-交联聚乙烯绝缘电力电缆
低压电缆YJV是什么意思
YJV电缆型号的名称为：交联聚乙烯绝缘聚氯乙烯护套电力电缆。
交联聚乙烯绝缘电力电缆具有卓越的热-机械性能，优异的电气性能和耐化学腐蚀性能，还具有结构简单，重量轻，敷设不受落差限制等优点，是目前广泛应用于城市电网，矿山和工厂的新颖电缆。
电缆的绝缘-交联聚乙烯是利用化学方法和物理方法使线型分子结构的聚乙烯转化为立体网状结构的交联聚乙烯，从而大幅度的提高了聚乙烯的热机械性，从而保持了优异的电气性能。
交联聚乙烯绝缘电力电缆导体最高额定工作温度为90℃，比聚氯乙烯绝缘，聚乙烯绝缘电缆均高，所以电缆的载流量也进一步提高。
扩展资料：
安装使用
1，选择方法
电缆的额定电压用U0/U(Um)来表示：U0是电缆设计用的导体对地或金属屏蔽之间的额定工频电压，U是电缆设计用的导体间的额定工频电压，Um是设备可承受的最高系统电压的最大值。
根据电缆的敷设环境及负荷的不同，正设计选择电缆的规格型号规格。非铠装型适用于架空，室内，隧道，电缆沟等场合，不能承受J机械外力作用，铠装型同非铠装适用的条件外可直埋于地下。
能承受一定的机械外力作用。单芯电缆不允许敷设在产生磁性的管道中。易燃易爆，化学腐蚀性及高温，低温等场合应选择特殊型号的电缆。
2，储存和运输
电缆在储存中，应规范包装避免长期露天阳光暴晒，两端头可靠密封，不允许长期存放在潮湿的环境中，且电缆盘不能平放。运输时应考虑盘高且有效固定，吊装时不允许几盘同时吊装，严禁从高处推下。
3，敷设安装
电缆敷设应采用专用工具，如放线架，导辊等，敷设过程中防止机械损伤，远离热源。
电缆穿管敷设时，管道内径不小于电缆外径的1.5倍多，多根电缆穿管时禁止电缆挤压，电缆的总面积不超过管内总面积的40%。
参考资料：百度百科—YJV
以上就是关于电缆yjv代表什么意思 ,电缆线规格型号平方是什么意思的全部内容，以及电缆yjv代表什么意思 的相关内容,希望能够帮到您。
