电动机星三角启动控制原理（电动机星形启动）
电动机启动和运行经常采用星三角控制方式，不同的电动机功率有不同的连接方法，采用什么连接和工作电流有关。这些都是电工基础知识，是需要掌握和运用熟练的。
下面将逐一进行讲解：

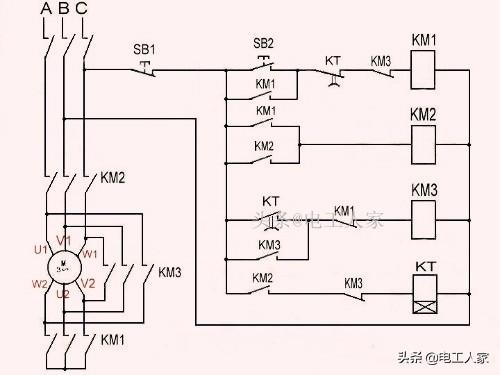

星三角启动控制原理图
一、星形（Y形）启动
按下启动按钮SB2：
接触器KM1得电吸合，KM1常开触点闭合；
接触器KM2得电吸合，KM2常开触点闭合构成自锁；
同时KM1常闭触点断开接触器KM3线路形成互锁；
KM1主触点将电动机连结成星形（Y形）接法，KM2主触点接通三相电正常运行。
二、三角形（△形）工作
当接在KM2上的时间继电器(KT)延时达到设定时间时，常闭延时触点断开，KM1失电复位，
常开延时触点闭合，KM3得电吸合，KM3常闭触点断开KM1线路形成互锁；
此时KM1主触点断开星形（Y形）连接尾部的接法。
KM3主触点将电动机出线端的u1与w2、v1与u2、w1与v2分别联结构成△形运行。
此种接法只适合于正常运行时为三角形连接。
三、主要元件和作用：
SB2启动按钮：1个
SB1停止按钮：1个
三个交流接触器作用：
KM2：为主电路接通电源，1个
KM1：为星形（Y形）启动，1个
KM3：为三角形（△形）启动，1个
时间继电器作用：
KT：通过设定星形启动到三角运行时间转换，通过延时触点来实现控制功能。1个
四、星三角控接线方法
一般三相异步电动机功率在4kW以下为星形连接；
在4kW（含）以上，为三角形连接。
大功率电机采用的三角形连接，可以降低负载电流。
电动机三角形连接：加在电动机线圈上的电压为线电压，
电动机星形连接：加在电动机线圈上的电压为相电压。
线电压和相电压的关系式：√3U相=U线。
根据相同功率情况下，电压越高，电流越小。
因此选择电动机不同的连接方式，
电动机采用什么连接和工作电流有关。
一般电动机铭牌上都注明有接线方式：

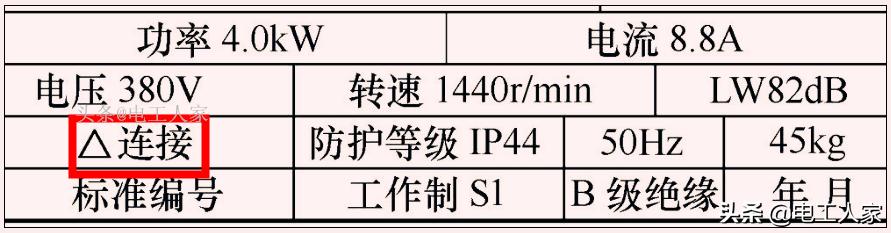

电动机铭牌参考
从中可以看出电动机三相定子绕组是哪种连接方式。

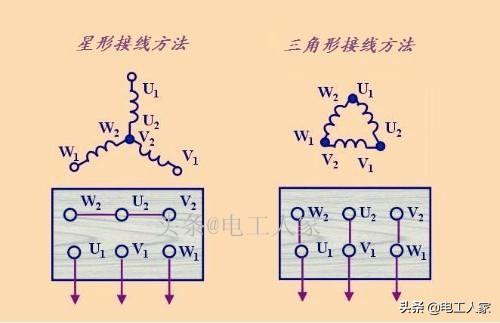

星三角接线图
三相异步电动机的连接方式有两种：
星形（Y）连接和三角形（△）连接。

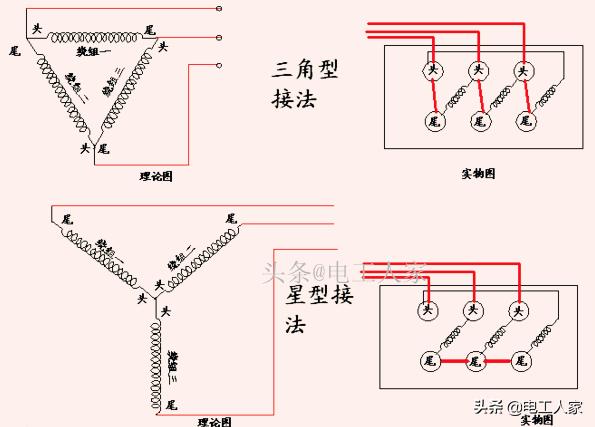

星三角接线方法
一般鼠笼式电动机的接线盒中有六根引出线：
分别标有U1、V1、W1、U2、V2、W2。
其中：
U1、V1、W1是每一相绕组的始端，
U2、V2、W2是每一相绕组的末端。
,
