​中国最“怪”大桥,设计师只有初中毕业,网友:施工图拿反了?

中国最“怪”大桥,设计师只有初中毕业,网友:施工图拿反了?

桥梁由桥梁、桥身、支墩、拉索等组成,而支墩只为支撑桥梁重量的重要组成部分,是桥梁必不可少的。但在中国,却有那么一座大桥,桥墩离地面达到几十米高度,不懂的人,以为违背了物理学定理,它就是淘金大桥。

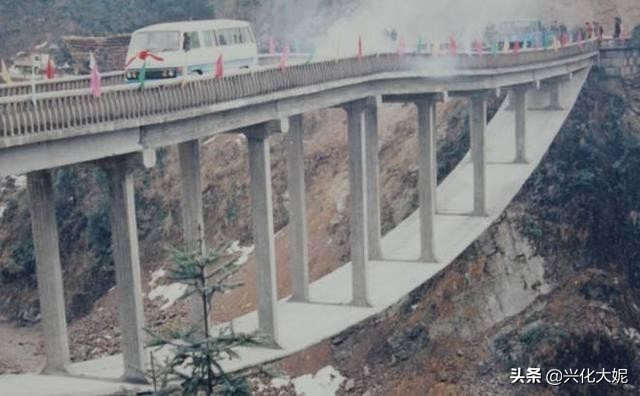

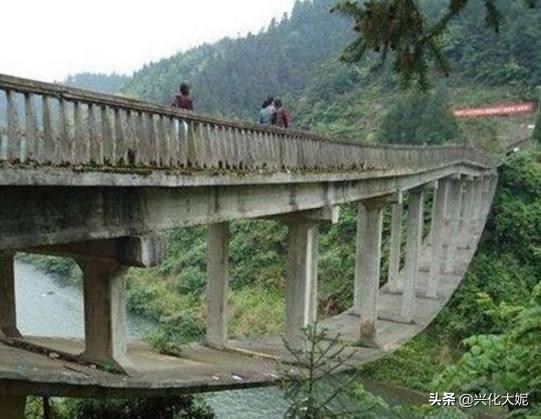

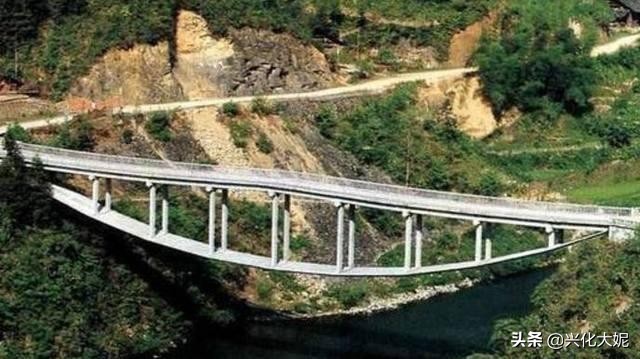

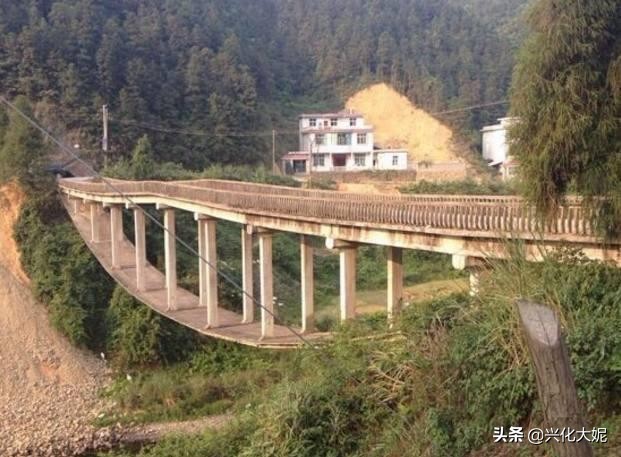

淘金大桥位于湖南洞口县淘金村的木鱼塘峡谷,桥长74米,设计跨径70米,桥面宽4.5米,位于古楼河上空,是一座自锚上承式悬带桥,设计师是吴琦瑛,洞口县高沙镇人,只有初中文化的他,先后参加了水利、公路、桥梁等专业技术工作,成为一名高级工程师。

该桥上部结构由端锚梁、连续T梁、盖梁排架和主索悬带组成。桥面系作为受压构件用来平衡悬带的拉力。在施工阶段需要设置临时的隧洞式岩石锚碇,用以锚固两组由48根Φ5钢丝组成的主索。在预制悬带槽形底板安装完成后,现浇主柱排架,然后安装T梁和现浇横隔板。在浇注悬带槽内的混凝土后再放松外锚使整个结构形成自锚体系。于1989年1月建成通车。

它与正常的系杆拱桥相比:第一,省材料,正常拱产生的是水平推力,只能用受拉构件来平衡;而上承式悬带桥是倒拱,产生的是水平压力,桥面可以直接作为压杆来平衡,节省了一组受力构件;第二,施工方便,上承式悬带桥自下而上施工,悬带可以直接作为主柱排架和桥面梁板的施工平台,不需要另外支设脚手架;第三,外形更美观。

主索悬带是主受力构件,整桥的竖向荷载由预应力索承担,也充分发挥了钢材的抗拉能力;桥面梁板结构既用于通车,又作为受压构件平衡拱的水平力(绝对的“一石二鸟”),也充分发挥了混凝土的抗压能力;中间的主柱排架作为次结构,以减少跨度——整个结构自身锚固平衡,所有材料无一点浪费。如今,这座桥已经连续使用了20年,未曾出现质量事故。
